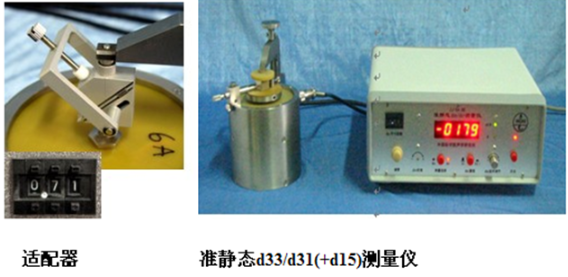

ZJ-6H型压电测试仪(准静态d33/d31(+d15)测量仪)是为测量压电材料的d33常数而设计的专用仪器,它可用来测量具有大压电常数的压电陶瓷,小压电常数的压电单晶及压电高分子材料。此外,也可测量任意取向压电单晶以及某些压电器件的等效压电d33/d15常数,仪器测量范围宽,分辨率细,可靠性高,操作简单,对试样大小及形状无特殊要求,圆片、圆环、圆管、方块、长条、柱形及半球壳等均可测量,测量结果和极性在三位半数字面板表上直接显示。
ZJ-6W型压电测试仪(准静态d33/d31(+d15)测量仪)的d33测量上限被扩大到4000pC/N,不仅可用来测量普通的压电陶瓷材料,还可用来测量具有大压电常数的新型压电单晶的d33常数,如PZN-PT91/9压电单晶(d33可达3000pC/N左右或更高)
ZJ-6FH型压电测试仪(准静态d33/d31(+d15)测量仪)带有测量d31压电常数的配件,利用它可以测量径向极化园管和长方棒形压电元件的横向压电常数d31。
ZJ-6H型压电测试仪(准静态d33/d31(+d15)测量仪)如配合切向加力适配器(选配件)还可以测量压电元件的切向压电常数d15 (d15测量的量程、准确度和分辩率同d33)。
本仪器是从事压电材料及压电元件生产、应用与研究部门的必备仪器。
二、主要应用领域:无损检测超声检测,医疗超声检测,航空航天,石油天然器,汽车物联网,海军,工业,消费者程序等。
二、产品主要功能:
测量压电材料的d31常数
测量具有大压电常数的压电陶瓷
测量小压电常数的压电单晶及压电高分子材料
测量任意取向压电单晶以及某些压电器件的等效压电d’33常数
测量压电元件的切向压电常数d15
三、主要技术指标:
d33/d15 测量范围: 120000pC/N
d33/d15 测量分辨率: 1pC/N 和 10 pC/N
d33/d15 测量不确定度: 通常情况±2%至±3%(根据不同测量范围和被测样品形状)
交变力频率: 110 赫兹
交变力输出幅度: 0.2-0.3 牛顿(分辨率 0.01 牛顿)
静压力可调范围: 0-10 牛顿(分辨率 0.01 牛顿)
测量输出结果: d33/ d15 压电常数、静压力和交变力幅度直接显示输出
D15圆管夹具,D31块体夹具,薄膜拉伸夹具(新增功能),共面电极功能(新增)
★可以配套PZT-JH10/4/8/12型压电极化装置使用
★可以配套ZJ-D33-YP15压电压片机使用
误差:×1挡:±2%±1个数字,当d33在100到4000pC/N;
★计量标定标准样尺寸:18mm*0.8mm,老化时间:2-3年(评判压电测试仪准确性能的重要依据之一)
放电保护方式: 放电提示加自动放电保护双重保险
电源电压: AC 220V /20W
规格尺寸及重量: 测量头 Ф110mm×150mm 4kg
仪器 258mm×234mm×137mm 3kg
实际应用:

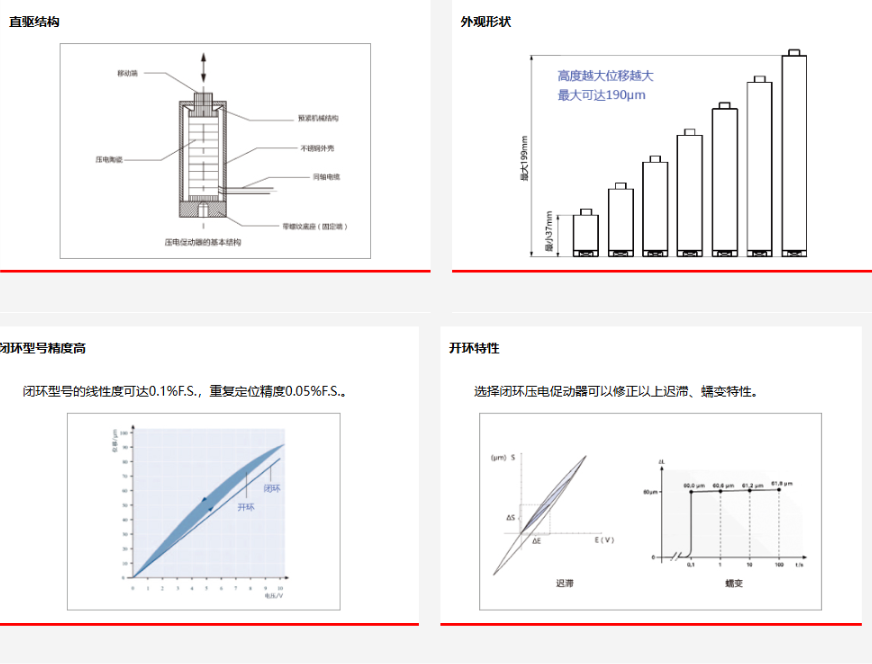

电促动器是以压电陶瓷为基础元件,通过外部机械结构进行封装,并输出位移及出力。压电促动器具有预紧力,因此可承受一定的拉力。

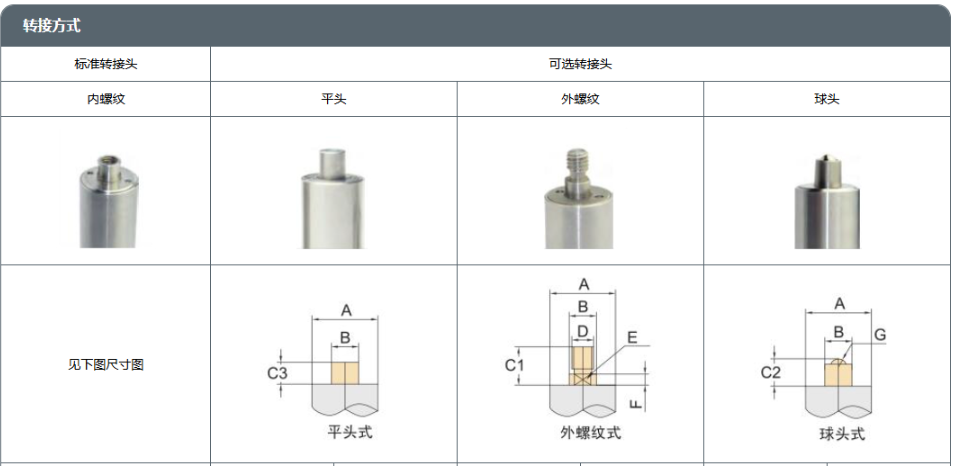

低压柱形压电促动器为0~150V驱动电压、采用圆柱形壳体封装,内置方形压电陶瓷,顶部为位移和出力输出端,底部具有安装固定螺纹孔。
