GWJDN-600A型压电材料高温介电温谱仪
关键词：单通道，双通道，四通道，高低温
GWJDN-600A压电材料高温介电温谱仪本高频介电温谱系统主要用于绝缘材料在不同温度不同频率下的电学性能测试，系统包含高温炉膛，阻抗分析仪，微电流表，夹具，测试软件于一体，可测试材料的介电常数，介质损耗，阻抗谱Co-Co图，机电耦合系数，等，同时可分析被测样品随温度，频率，时间变化的曲线，测试治具可以根据产品及测试项目要求选购。
一、应用领域：
1、新型复合绝缘材料
高分子绝缘材料
无机绝缘材料
有机绝缘材料
其它绝缘材料等
二、产品优势：
1、高温介电测试夹具、高温四探针夹具、高温两探针夹具，可与高温测试平台配套组成一套或多套高温阻抗、介电测量系统。
2、温度范围从室温至600℃、800℃、1000℃、1200℃，具备PID控制算法，控温可到士1℃，确保温度控制不超调。提供7种不同控温方式。
3、高温介电测试夹具采用平行板电极原理设计。电极由上电极、下电极以及保护电极组成。上下电极有良好的同心度和平行度，保护电极可减少周围空气电容的影响，使得测试数据更加准确可靠。

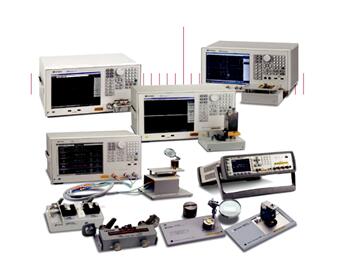

4、高温阻抗、介电测量系统软件将高温测试平台、高温测试夹具与WK6500系列、Agile(Keysight)4294A/E4980A/E4990A、TonghuiTH2826/2827/TH2810、Solartron1260LCR测量设备连接，实现了自动完成高温环境下的阻抗、介电参数的测量与分析。另外，还可根据用户提供的其他LCR品牌或型号完成定制需求。
5、软件可根据实验方案设计，通过测量C和D值，自动完成介电常数和介电损耗随频率、电压、偏压、温度、时间多维变化的曲线。测量，同时输出，测量效率高、数据丰富多样。
三、功能特点：
测量高，智能控温，测量频率宽，抗交流干扰；
介电软件功能强大，拥有完善的测量系统；
直接得出介电常数实部和虚部的比值曲线；
直接得出复阻抗实部和虚部比值曲线的Cole-Cole图；
直接得出机械品质因数0m；
集方案、测量、分析、数字化显示于一体集成化设计
四、主要技术指标：
温度：室温~600℃,800℃,1000℃,1200℃,
低温：-190℃，-160℃，-100℃
温度：±1℃
测量：0.05%
升温速率：10℃
控温方式：PID
频率范围：极低频10HZ-1MHZ, 极低频10HZ-2MHZ, 极低频10HZ-5MHZ, 极低频-高频（10HZ-10HZM）极低频-高频（10HZ-20MHZ）
电极材料:紫铜镀金，铂金电极，铂依金电极
通道数：1-4通道可选
测量环境：常温\真空\气氛
通讯方式：USB
配合测试系统：1、高低温D33测试 量程：0-8000PC/N
2、PZT-JH10/4型 极化设备：1-4片 ，10kv
软件：自动计算并输出数据，软件可根据实验方案设计，通过测量C和D值，自动完成介电常数和介电损耗随频率、电压、偏压、温度、时间多维变化的曲线。测量，同时输出，测量效率高、数据丰富多样。
